３−３．円

Ｄｒａｗツールバーの［円］ を選択する。

（中心，半径による作図）

	1.	中心を左クリックする。
	2.	半径の位置を左クリックする。

３−４．円弧

Ｄｒａｗツールバーの［円弧］ を選択する。

（３点による作図）

	1.	始点を左クリックする。
	2.	コマンドウィンドウに C=中心/E=終点/<２点目>: C と入力する。（下線部分を入力する。）
	3.	中心を左クリックする。
	4.	終点を左クリックする。

３−５．オブジェクトスナップモード

ステータスバーの［OSNAP］を左クリックする。 （OSNAPモードを終了する時は、同様に左クリックする。）

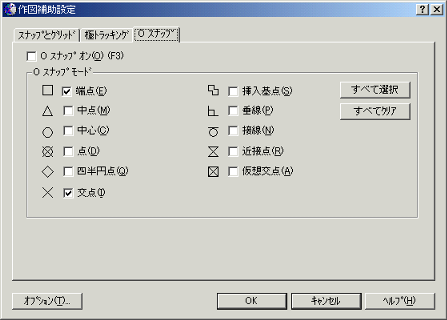

スナップする部位の選択は、ステータスバーの［OSNAP］を右クリックし、ポップアップウィンドウの設定を選択する．最初は、下図のように端点，交点を選んでおきその都度必要なものを選択する。あまり多く選んでおくと使いずらい。

---
