５−３．建具，家具，設備機器の配置

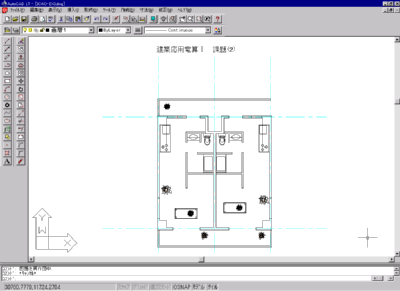

	１．	AutoCAD DesignCenterに 3D-parts.dwg を読み込む。
	２．	AutoCAD DesignCenterから建具，家具，設備機器を配置する。
		AutoCAD DesignCenterの［表示］メニューからツリー表示を選択して、3D-parts.dwgファイルを表示する。

５−４．３Ｄ表示（アイソメ図）

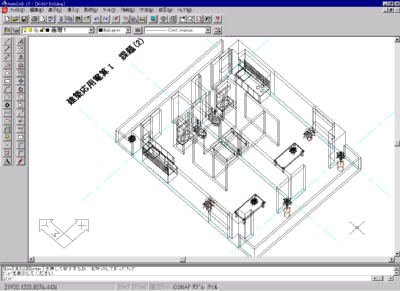

	１．	メニューバーの［表示］メニューから［３Ｄ視点］−［南西等角図］を選択する。
	２．	見やすいように拡大する。

５−５．印線処理

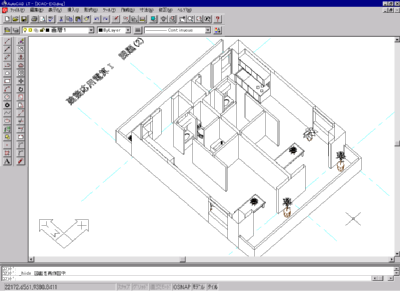

	１．	メニューバーの［表示］メニューから［隠線処理］を選択する。
	２．	移動，拡大，縮小する場合は、メニューバーの［表示］メニューから［再作図］を選択し、元に戻す。
	３．	平面図に戻す場合は、メニューバーの［表示］メニューから［３Ｄ視点］−［平面図］を選択する。

---
