５．アイソメ図の作図

ここでは前項で作成した平面図を使いアイソメ図を作成する。AutoCAD LTでは平面で描いた２次元図形に高さ方向の寸法を与えることで３次元図形を作成出来る。作成した３次元図形は、アイソメ図として各方向から作図でき印線処理を行う事が出来る。

５−１．壁の抽出

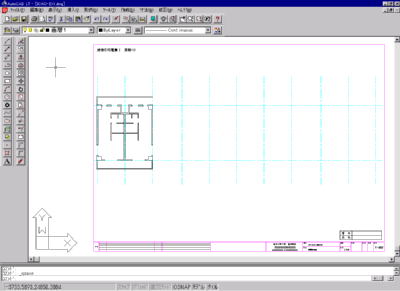

	１．	平面図を別のファイル名で保存する。 （Ex.　Kadai-2.dwg）

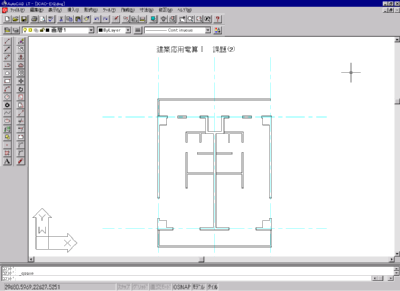

	２．	２住戸分の柱，壁を残しすべて消去する。
	３．	図面枠のレイヤは非表示にする。
		ツールバーの［画層コントロール］を選択する。

５−２．壁高さの設定

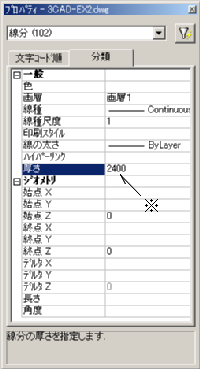

	１．	ツールバーの［オブジェクト プロパティ管理］を用いて柱，壁線を選択する。
	２．	高さ（厚さ）2400を設定する。
	３．	同様に、廊下，ベランダの手すり高さを1200として設定する。
	※	基準レベルからの高さ寸法

---
