| ２−２．印刷スタイルテーブル(CTB)ファイルの作成 |
| ここでは、印刷スタイルテーブルを作成し、色に対応した線の太さの設定を行う。 |

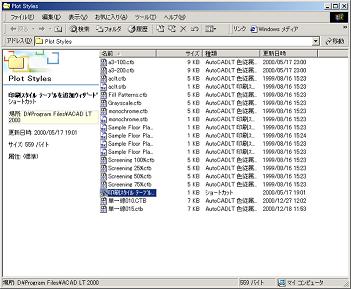

| （１） | (メニュー)の[ファイル]−[印刷スタイル管理] を選ぶとPlot Stylesウィンドウが表示される。 (印刷ｽﾀｲﾙ ﾃｰﾌﾞﾙを追加ｳｨｻﾞｰﾄﾞ)アイコンをダブルクリックする。 |
|

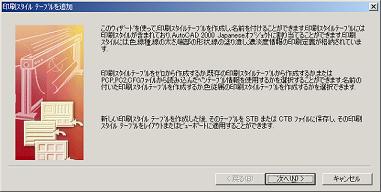

| （２） | (次へ)ボタンをクリックする。 |
 |

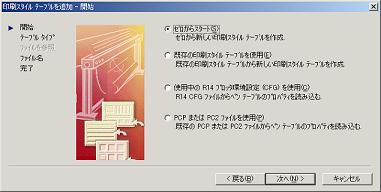

| （３） | (ゼロからスタート)をチェックして、(次へ)ボタンをクリックする。 |
 |

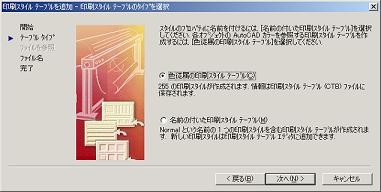

| （４） | (色従属の印刷スタイルテーブル)をチェックして、(次へ)ボタンをクリックする。 |
 |

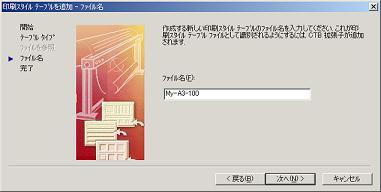

| （５） | (ファイル名)にMy-A3-100を代入して、(次へ)ボタンをクリックする。 |
 |

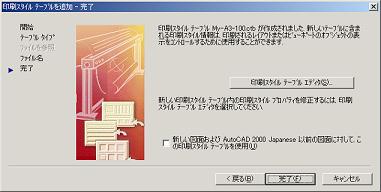

| （６） | (印刷スタイルテーブルエディタ)ボタンをクリックする。 |
 |

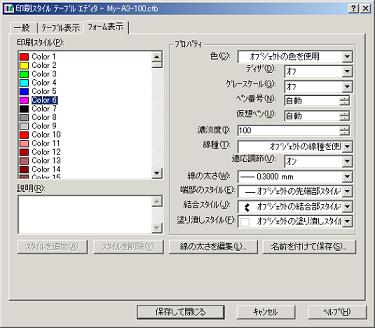

| （７） | (印刷スタイル)のColor１〜Color７までのプロパティを次のように設定する。 Color１ ディザ−オフ，線の太さ−0.45mm Color２ ディザ−オフ，線の太さ−0.25mm Color３ ディザ−オフ，線の太さ−0.20mm Color４ ディザ−オフ，線の太さ−0.05mm Color５ ディザ−オフ，線の太さ−0.35mm Color６ ディザ−オフ，線の太さ−0.30mm Color７ ディザ−オフ，線の太さ−0.10mm (保存して閉じる)ボタンをクリックし、直前のウｨンドウに戻り、(完了)ボタンをクリックする。 |
 |
