１．配地図，立面図の作成

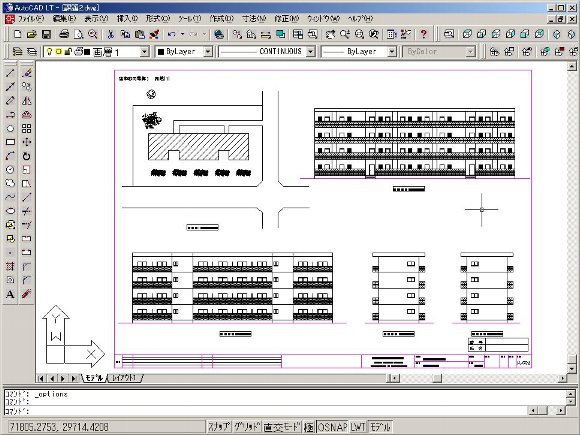

１−１．モデル図面

	ここでは、前セクションの「平面図の作図」の復習を兼ねてAutoCAD LTにより配置図，立面図の作成を行う。

１−２．作成手順

（１）a3-200.dwgをkadai-1.dwgの名前でコピーしてAutoCAD LTを起動する。

別紙（A3用紙）を参考に配置図，立面図を作図する。

（２）配地図

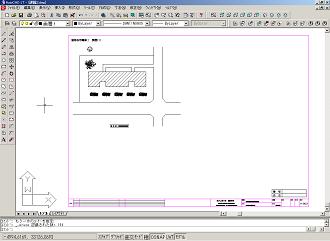

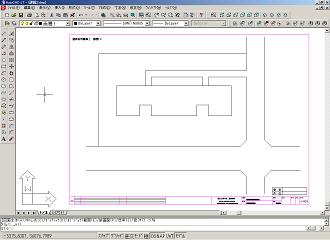

配地図は、通常のスケールで描いた後（2-2-2A図）、1/2に縮小して1/400のスケール（2-2-2B図）とする。

2-2-2A図 2-2-2B図

（３）立面図

立面図のバルコニーと廊下の手摺りは、ハッチングにより作図する。

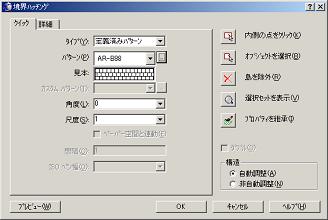

（メニューバー）の［作成］−［ハッチング］を選択する。（2-2-3A図） （境界ハッチング）ウィンドウの［内側の点をクリック］ボタンを選択する。 ハッチングを行う手摺りの内部を左クリックする。 選択が終わったら右クリックする。 境界ハッチング）ウィンドウに戻るので、［パターン］ボタンを選択する。 パターンを選択して、［ＯＫ］ボタンを選択する。（2-2-3B図） （境界ハッチング）ウィンドウに戻るので、[プレビュー]ボタンで確認する。 適切なスケールになるように縮尺を決め、［OK］ボタンで確定する。

2-2-3A図 2-2-3B図

１−３．印刷手順

（１）a3-200.ctbの設定

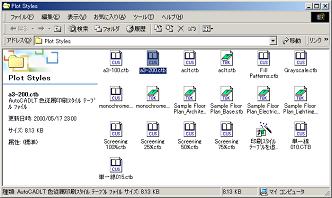

（メニューバー）の［ファイル］−［印刷スタイル管理］を選び、a3-200.ctbをコピーする。

（２）印刷設定

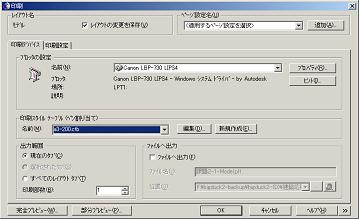

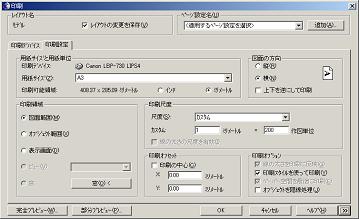

（メニューバー）の［ファイル］−［印刷］を選び、以下の設定を行う。 　　[印刷デバイス]−[印刷スタイルテーブル] ： a3-200.ctb 　　[印刷設定]−[用紙サイズ] ： A3 　　[印刷設定]−[図面の方向] ： 横 　　[印刷設定]−[図面領域] ： 図面範囲 　　[印刷設定]−[印刷縮尺] ： 1:200 完全プレビューで確認し、正しく設定できたらプリンタにA3用紙を入れ、[OK]ボタンを押す。

2-3-2A図 2-3-2B図

---
