ここでは、例題の図面(heimenzu.pdf)を参考に平面図のトレースを行う。 (例題図面は、A3用紙に印刷する。用紙サイズに合わせると縮尺がずれるので注意) |

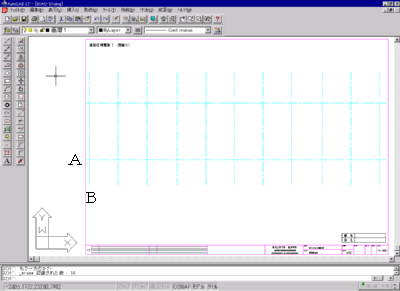

4−1.通り芯を描く |
1. | a3-100.dwgファイルを読み込む。 | ||
2. | 別名で保存する. (Ex. Kadai1.dwg) |
||
3. | 線の色をCyan、線種をCenterとする。 | ||
4. | 直行モードにし、A,Bの線を描く。 | ||
5. | 線A,Bを基準に、オフセットを使い次々に通り芯を描く。 | ||
6. | 線の色をBylayer、線種をContinuousとする。 |

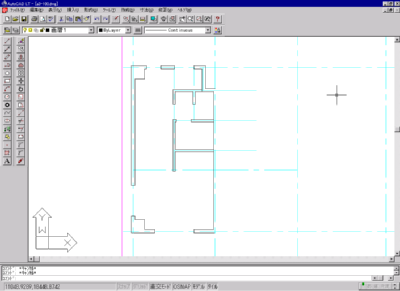

4−2.壁,柱を描く |
1. | 内壁の中心線を描く。 | ||
2. | 通り芯を基準にして、壁,柱を描く。 |
||
オフセットコマンドを使う場合、線の色, 線種はオブジェクト修正により変更する。 (付.線の色,線種の変更を参照) |

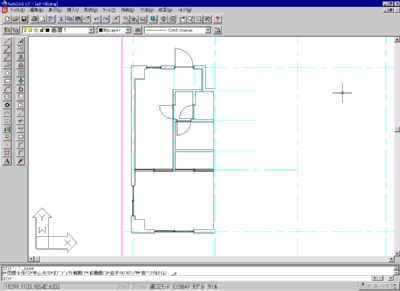

4−3.建具を配置する |
1. | AutoCAD DesignCenterから建具を選び配置する。 |
