3−19.寸法線

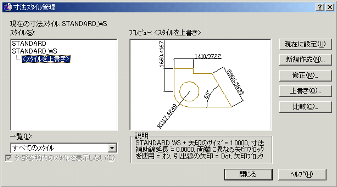

1. メニューバーの[形式]メニューから[寸法スタイル管理]を選択する。

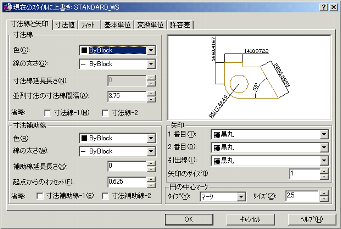

(1)[修正]ボタンを選択し、[寸法と矢印]タグの矢印を黒丸,サイズを1と設定する。

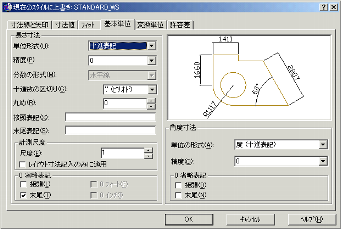

(2)さらに[基本単位]タグを選択し、長さ寸法の精度を0に設定する。




[OK]ボタンで(1),(2)を確定し、[寸法スタイル管理]に戻り[現在に設定]ボタンを押す。
2. メニューバーの[寸法]メニューから[長さ寸法記入]を選択する。

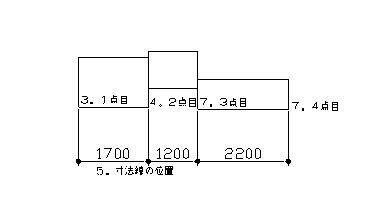

3. 1本目の寸法補助線の始点を左クリックする。
4. 2本目の寸法補助線の始点を左クリックする。
5. 寸法線の位置を左クリックする。
6. メニューバーの[寸法]メニューから[直列寸法記入]を選択する。
7. 続けて寸法補助線の始点を左クリックする。
8. 7の繰り返し。
9. 右クリック,又は[Enter]キーを2度押し、終了する。
